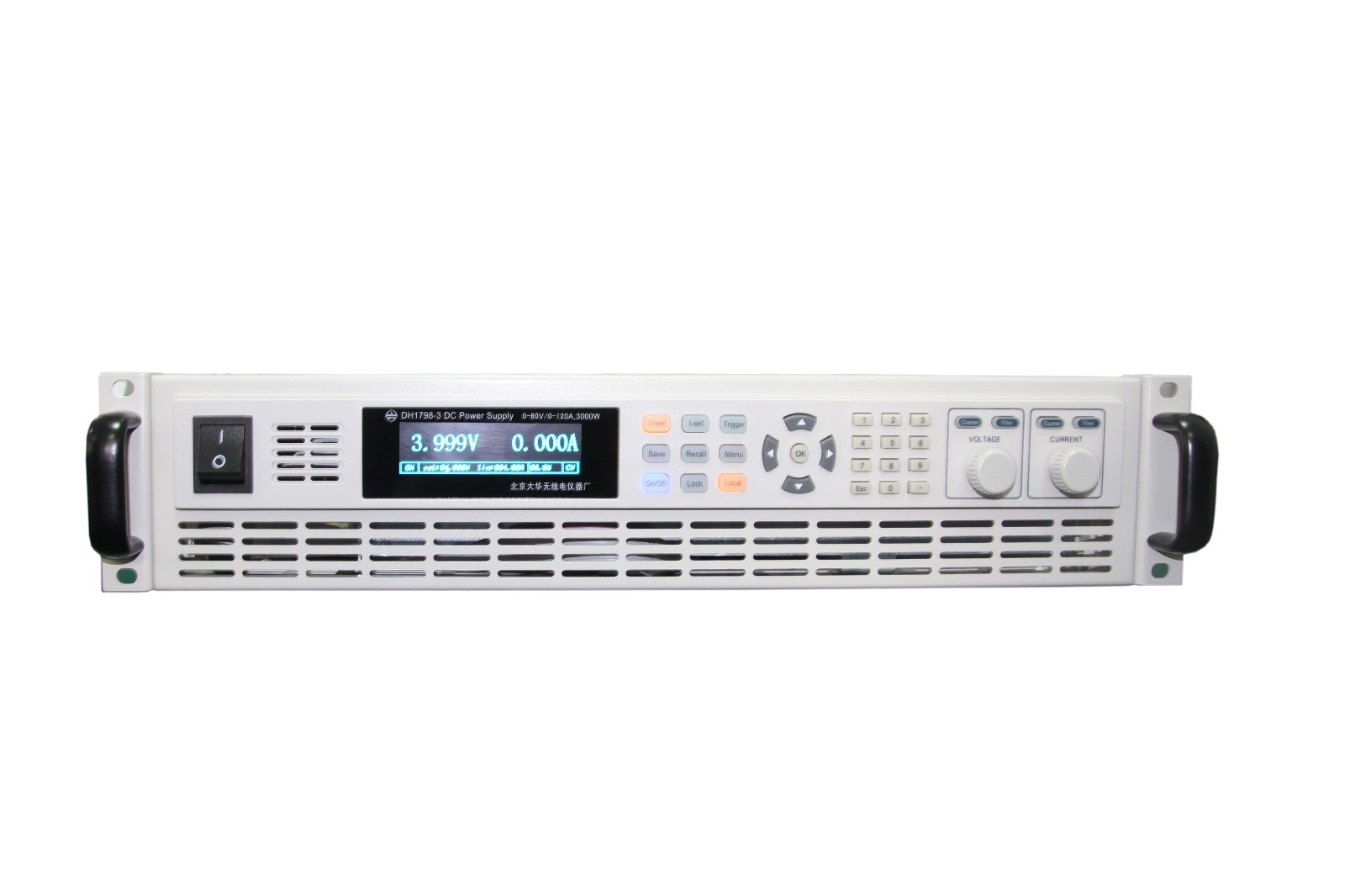

DH1798
湖南湘科力创信息科技有限公司 2018-03-29 11:23:04
l 恒功率，拥有更宽的输出电压电流范围l 高精度及分辨率可达1mV/1mV；
l 低纹波噪声最小仅30mVp-pl 高亮度OLED显示屏，视角范围大，显示分
辨率高；l CV/CC模式自动切换，无需手动设置。l 内置硬件过压保护电路，
具有过压、过流、过热等保护功能。l 标配LAN，USB，GPIB接口，选配RS485
或RS232接口l 支持远端电压补偿，远距离使用时，也能提供高精度的输出
l 高功率密度，1U/2U标准机架尺寸l DH1798全系列产品均可定制为双极型电源
，适用于电机、汽车雨刷器、玻璃升降器等老化测试。
指标 型号 | DH1798B-1 | DH1798B-2 | DH1798-1 | DH1798-2 | |
输出 | 输出功率(W) | 800 | 800 | 1200 | 1200 |
输出电压(0~V) | 80 | 150 | 80 | 150 | |
输出电流(0~A) | 60 | 30 | 60 | 30 | |
恒压特性 | 电源调节率(mV) | 0.02%+2 | 0.02%+20 | 0.02%+2 | 0.02%+20 |
负载调节率(mV) | 0.01%+8 | 0.05%+30 | 0.01%+8 | 0.05%+30 | |
纹波与噪声(mVp-p) | 30 | 60 | 30 | 60 | |
设定值精度(mV) | 0.02%+30 | 0.05%+30 | 0.02%+30 | 0.05%+30 | |
设定值分辨率(mV) | 1 | 1 | 1 | 1 | |
回读值精度(mV) | 0.02%+30 | 0.05%+30 | 0.02%+30 | 0.05%+30 | |
回读值分辨率(mV) | 1 | 1 | 1 | 1 | |
恒流特性 | 电源调节率(mA) | 0.02%+2 | 0.02%+10 | 0.02%+2 | 0.02%+10 |
负载调节率(mA) | 0.1%+10 | 0.1%+30 | 0.1%+10 | 0.1%+30 | |
纹波与噪声(mArms) | 20 | 40 | 20 | 40 | |
设定值精度(mA) | 0.1%+60 | 0.2%+30 | 0.1%+60 | 0.2%+30 | |
设定值分辨率(mA) | 1 | 1 | 1 | 1 | |
回读值精度(mA) | 0.1%+60 | 0.2%+30 | 0.1%+60 | 0.2%+30 | |
回读值分辨率(mA) | 1 | 1 | 1 | 1 | |
工作温度及湿度 | 0-40℃ | ||||
储存温度及湿度 | —20～70℃ 5%～80%RH，无结露 | ||||
交流输入电压 | AC220V±10% 47～63Hz | ||||
接口 | LAN、USB、GPIB，选配RS485或232 | ||||
电源尺寸（H×W×D ）mm | 44×415×500 | ||||
电源重量（kg） | ≤9 | ||||
指标 型号 | DH1798-3 | DH1798-4 | DH1798-5 | DH1798-6 | DH1798-7 | |
输出 | 输出功率(W) | 2400 | 2400 | 2400 | 2400 | 2400 |
输出电压(0~V) | 40 | 80 | 160 | 320 | 600 | |
输出电流(0~A) | 180 | 120 | 60 | 30 | 15 | |
恒压特性 | 电源调节率(mV) | 0.02%+10 | 0.02%+10 | 0.02%+20 | 0.02%+30 | 0.02%+30 |
负载调节率(mV) | 0.05%+15 | 0.05%+30 | 0.05%+60 | 0.05%+120 | 0.05%+150 | |
纹波与噪声(mVp-p) | 30 | 30 | 50 | 100 | 300 | |
设定值精度(mV) | 0.05%+40 | 0.05%+40 | 0.05%+80 | 0.05%+160 | 0.05%+300 | |
设定值分辨率(mV) | 1 | 1 | 3 | 3 | 10 | |
回读值精度(mV) | 0.05%+40 | 0.05%+40 | 0.05%+80 | 0.05%+160 | 0.05%+300 | |
回读值分辨率(mV) | 1 | 1 | 3 | 3 | 10 | |
恒流特性 | 电源调节率(mA) | 0.02%+20 | 0.02%+10 | 0.02%+8 | 0.02%+5 | 0.02%+5 |
负载调节率(mA) | 0.1%+50 | 0.1%+30 | 0.1%+15 | 0.1%+8 | 0.1%+8 | |
纹波与噪声(mArms) | 180 | 120 | 60 | 30 | 15 | |
设定值精度(mA) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+15 | |
设定值分辨率(mA) | 3 | 3 | 1 | 1 | 1 | |
回读值精度(mA) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+15 | |
回读值分辨率(mA) | 3 | 3 | 1 | 1 | 1 | |
工作温度及湿度 | 0-40℃ | |||||
储存温度及湿度 | —20～70℃ 5%～80%RH，无结露 | |||||
交流输入电压 | AC220V±10% 47～63Hz | |||||
接口 | LAN、USB、GPIB，选配RS485或232 | |||||
电源尺寸（H×W×D ）mm | 88×415×500 | |||||
电源重量（kg） | ≤18 | |||||
指标 型号 | DH1798-8 | DH1798-9 | DH1798-10 | DH1798-11 | DH1798-12 | |
输出 | 输出功率(W) | 3000 | 3000 | 3000 | 3000 | 3000 |
输出电压(0~V) | 40 | 80 | 160 | 320 | 600 | |
输出电流(0~A) | 180 | 120 | 60 | 30 | 15 | |
恒压特性 | 电源调节率(mV) | 0.02%+10 | 0.02%+10 | 0.02%+20 | 0.02%+30 | 0.02%+30 |
负载调节率(mV) | 0.05%+15 | 0.05%+30 | 0.05%+60 | 0.05%+120 | 0.05%+150 | |
纹波与噪声(mVp-p) | 30 | 30 | 50 | 100 | 300 | |
设定值精度(mV) | 0.05%+40 | 0.05%+40 | 0.05%+80 | 0.05%+160 | 0.05%+300 | |
设定值分辨率(mV) | 1 | 1 | 3 | 3 | 10 | |
回读值精度(mV) | 0.05%+40 | 0.05%+40 | 0.05%+80 | 0.05%+160 | 0.05%+300 | |
回读值分辨率(mV) | 1 | 1 | 3 | 3 | 10 | |
恒流特性 | 电源调节率(mA) | 0.02%+20 | 0.02%+10 | 0.02%+8 | 0.02%+5 | 0.02%+5 |
负载调节率(mA) | 0.1%+50 | 0.1%+30 | 0.1%+15 | 0.1%+8 | 0.1%+8 | |
纹波与噪声(mArms) | 180 | 120 | 60 | 30 | 15 | |
设定值精度(mA) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+15 | |
设定值分辨率(mA) | 3 | 3 | 1 | 1 | 1 | |
回读值精度(mA) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+15 | |
回读值分辨率(mA) | 3 | 3 | 1 | 1 | 1 | |
工作温度及湿度 | 0-40℃ | |||||
储存温度及湿度 | —20～70℃ 5%～80%RH，无结露 | |||||
交流输入电压 | AC220V±10% 47～63Hz | |||||
接口 | LAN、USB、GPIB，选配RS485或232 | |||||
电源尺寸（H×W×D ）mm | 88×415×500 | |||||
电源重量（kg） | ≤18 | |||||
